集成電路是現代電子技術的核心，其設計過程是一個將抽象電路構思轉化為具體物理實體的精密流程。這一過程通常分為前端設計和后端設計兩大階段，而版圖設計正是連接電路設計與芯片制造的關鍵橋梁，是實現芯片功能、性能和可靠性的物理基礎。
一、 版圖設計：定義與核心目標

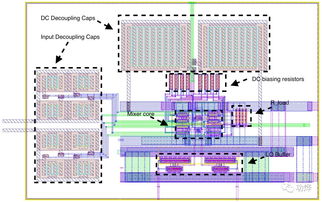

集成電路版圖設計，是指在特定的設計規則約束下，將邏輯電路中的每一個晶體管、電阻、電容等元器件以及它們之間的連線，轉換成一系列幾何圖形（多邊形）的過程。這些圖形定義了芯片制造時各層（如擴散層、多晶硅層、金屬層等）的掩模圖案。其核心目標有三：
- 功能正確性：確保物理布局能精確實現電路原理圖所描述的邏輯功能和電氣連接。
- 性能最優化：通過精心布局布線，最小化信號延遲、功耗和串?dāng)_，提升芯片速度與能效。
- 可制造性與可靠性：嚴格遵守制造廠商提供的設計規則，保證芯片能夠被成功制造，并具備良好的長期工作穩定性。
二、 版圖設計的主要流程
一個典型的版圖設計流程包含以下幾個關鍵步驟：
- 規劃與布局：這是版圖的宏觀設計階段。設計師需要根據電路模塊的功能、面積和互連關系，在芯片的二維平面上合理規劃各個功能模塊（如存儲器、運算單元、控制邏輯等）的位置和形狀，即“布局”。好的布局能極大優化布線擁塞和整體性能。
- 器件生成與放置：根據電路原理圖，調用標準單元庫中的基本邏輯單元（如與非門、觸發器）或定制設計關鍵晶體管，并將其精確放置到布局規劃好的區域內。
- 布線：這是版圖設計中最為復雜和耗時的環節之一。其任務是根據電路的連接關系（網表），在多層金屬層上繪制出連接各器件端口的導線。布線需解決路徑尋找、層間通孔設置、信號完整性（如串?dāng)_、電遷移）等一系列問題。現代超大規模集成電路通常依賴自動布線工具完成，但關鍵路徑仍需人工干預優化。
- 設計規則檢查：布線完成后，必須使用DRC工具對版圖進行全面的設計規則檢查。DRC驗證版圖中的所有幾何圖形是否符合芯片制造工藝的物理限制（如最小線寬、最小間距、最小覆蓋等），這是保證芯片可制造性的強制性步驟。
- 電路圖與版圖一致性檢查：通過LVS工具，將提取出的版圖網表與原始的電路原理圖網表進行比對，確保兩者在電氣連接上完全一致，防止因設計錯誤導致功能失效。
- 寄生參數提取與后仿真：從完成的版圖中提取出導線產生的寄生電阻、電容和電感參數，并將其反標回電路仿真模型中，進行帶寄生效應的后仿真。這一步能更真實地預測芯片的實際性能，是確保設計成功的關鍵驗證環節。
三、 面臨的挑戰與設計考量
隨著工藝節點不斷微縮至納米級，版圖設計面臨著前所未有的挑戰：
- 物理效應凸顯：短溝道效應、漏電流、工藝波動、信號完整性等問題變得極其嚴重。
- 設計規則復雜化：制造工藝的復雜性使得設計規則手冊變得異常厚重和復雜，遵守所有規則難度大增。
- 功耗與散熱：單位面積功耗密度激增，要求版圖設計時必須充分考慮功耗分布和散熱路徑。
- 設計周期與成本：盡管有EDA工具輔助，但先進工藝節點的版圖設計、驗證和迭代成本極其高昂。
因此，現代版圖設計不僅是幾何圖形的繪制，更是一個融合了電路知識、工藝?yán)斫狻⑿阅芊治龊凸こ探?jīng)驗的綜合性學科。設計師需要在面積、功耗、性能和成本之間做出精妙的權衡。
四、
集成電路版圖設計是將電路思想“雕刻”到硅片上的藝術與科學。它作為集成電路設計流程的收官階段，直接決定了芯片的物理形態和最終表現。一個優秀的版圖設計，是確保芯片功能強大、運行高效、穩定可靠并最終成功量產的核心保障。隨著技術的發展，版圖設計方法學和EDA工具也在不斷演進，以應對未來更復雜、更先進的芯片設計需求。
